產品簡介

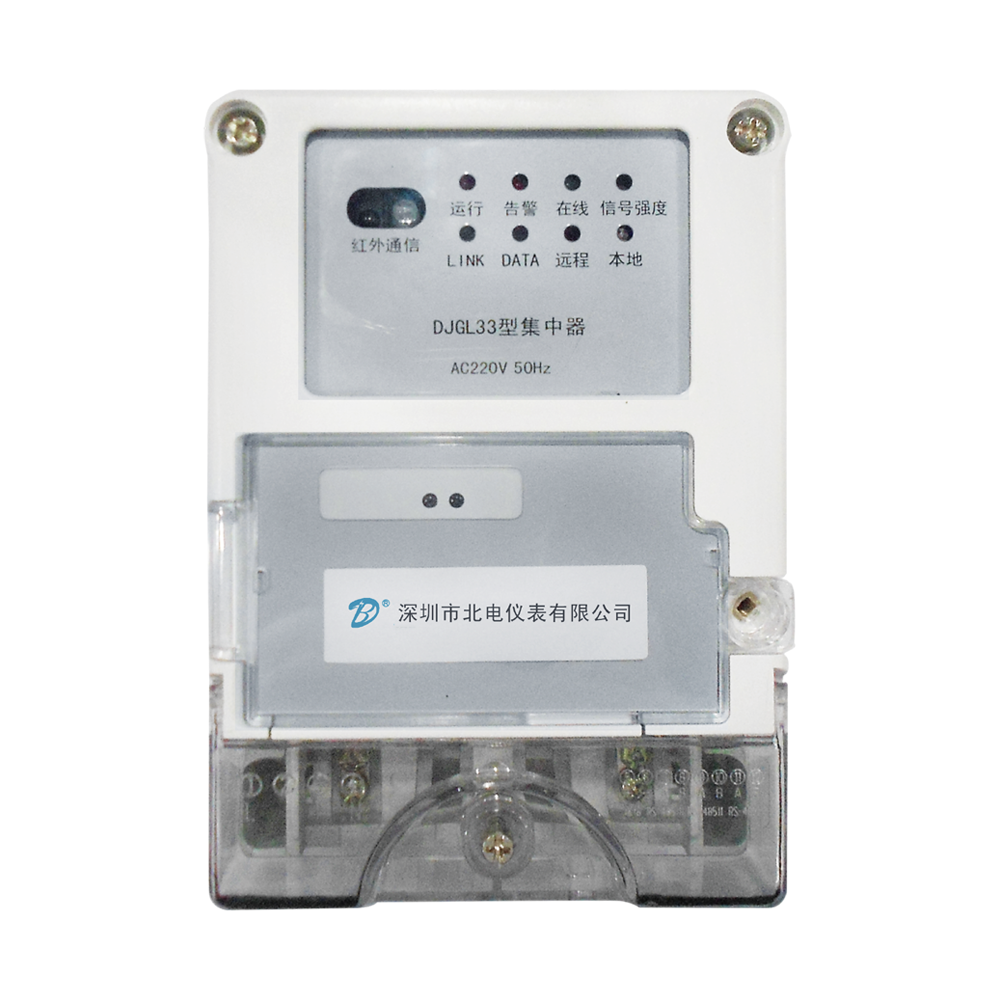

DJEL33-BDG2 國網 II-型集中器，參考國家電網公司企業《電力用戶用電信息采集系統(Q/GDW-2013)》相關標準制定，用于用戶用電信息的集中管理。集中器上行采用以太網或GPRS與采集系統通信，下行采用RS-485與電能表通信，與采集系統配合使用可實現自動抄表、電力用戶的負荷監測與控制、預付費管理、電能質量管理、防竊電、異常告警等功能。
技術參數
| ?型號 |
?DJEL33-BDG2 |
類型? |
國網 II-型集中器 |
| ?額定頻率 |
?50Hz 允許偏差-6%~+2% |
供電方式? |
?單柜220V 允許偏差-20%~+20% |
| ?電快速脈沖群 |
?電源回路5 kV；信號回路2 kV |
極限工作溫度? |
?-40°C~+70℃（可選） |
| ?浪涌抗干擾性 |
?共模4 kV；差模2 kV? |
工作環境? |
?相對濕度≤95% |
| ?視在功耗 |
?＜5VA? |
靜態功耗? |
?≤3W |
| ?外形?(mm)? |
?160 x 112 x 71 |
?重量 |
?0.6kg |
功能特點
- 上行采用以太網或GPRS與采集系統通訊，通信規約Q/GDW376.1-2013，下行電能表的通信規約：支持DL/T 645 1997 & DL/T 645 2007 規約命令；
- 行采用RS-485與電能表通訊，共三路，每路RS-485下 可混接不同波特率(1200、2400、4800、9600)的電能表。每路RS-485下顯多可接64塊電能表單路RS-485下通信線總長度不超過1000米；
- 凍結功能：自動凍結測量點的凍結數據供采集系統抄讀；
- 大數據量存儲：各測量點可存儲31日凍結數據；
- 支持紅外設置/查詢集中器參數 ，抄讀電能表數據；
- 支持USB設置/查詢集中器通信參數；
- 支持USB升級和以太網遠程升級；
- 帶高精度硬件時鐘，可保證集中器時鐘長期準確、穩定。
