一．產品簡介

1.1概述

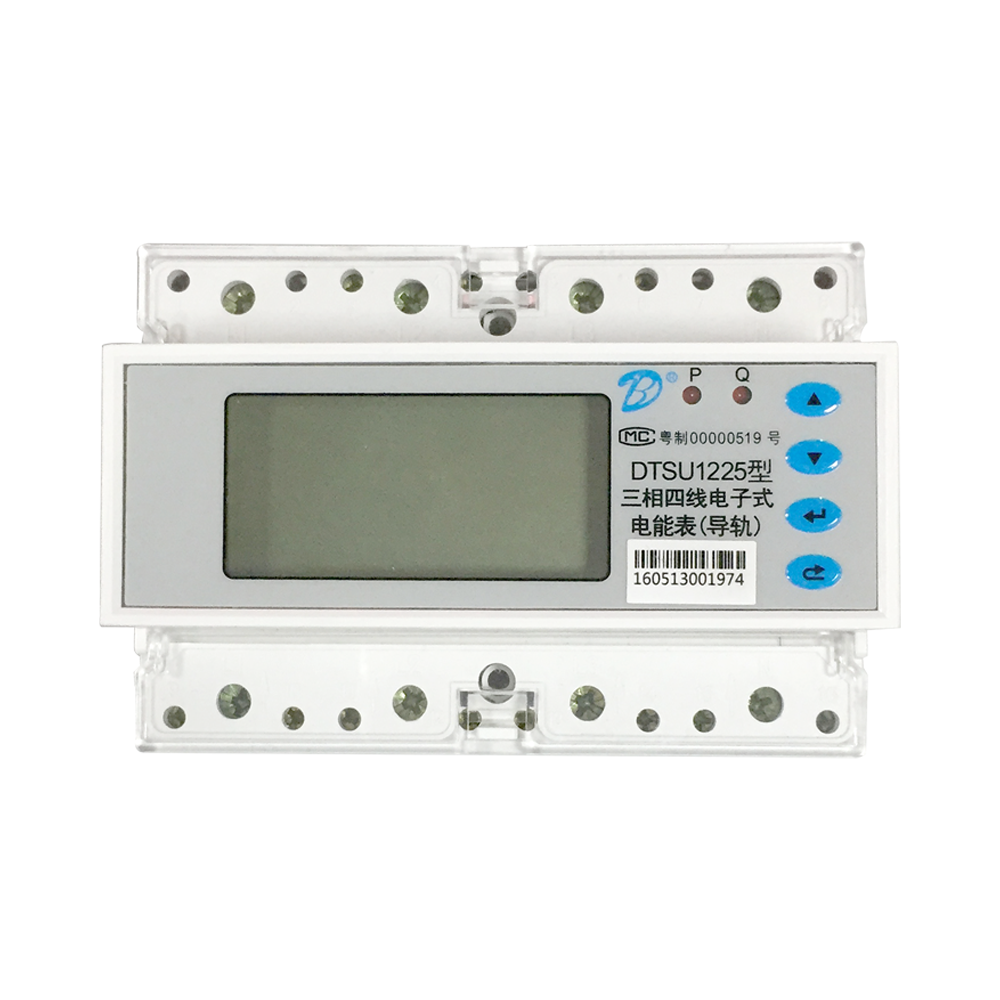

三相導軌多功能電能表采用了最新設計的專用數字集成電路和超低功耗32位MCU，可以直接準確測量合相正反有功、無功1電量、無功2電量和各分相有功電量?？梢赃M(jìn)行4種費率、14個時區、14個日時段（8套）、30個節假日及周休日等設置，對有功功率、無功功率、電壓、電流、功率因數等用電參數進行實時測量和處理，具有1路RS485、有無功脈沖輸出、無線4G通訊(實現CAT1自動上報、停電4G上報、遠程抄表以及遠程控制，數據上報到服務器平臺)等功能。數據顯示采用寬溫度范圍的大屏幕中文液晶，便于人工抄表記錄。

本產品主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

采用SMT工藝和先進設備制造，嚴格按照ISO9001：2000控制過程工藝和質量。高度集成化設計和防靜電、防雷、瞬變干擾抑制等多種抗干擾設計，關鍵元器件均采用國際知名品牌的低功耗、長壽命器件?？棺冃?，抗腐蝕，抗老化，絕緣和密封性能良好。性能指標符合DL/T 614–2007，GB/T17215.321-2008標準中對多功能電能表的各項技術要求，通信規約符合DL/T645–2007協議及其備案文件。

該產品符合GB/T17215.321-2021標準中對單相電子式電能表的全部技術要求；可實現CAT1自動上報、遠程抄表以及遠程控制，數據上報到指定平臺，通信規約支持DL/645-2007《多功能表通信規約》，全部性能指標符合DL/T614《多功能電能表》的要求。

1.2技術指標?

• 規格型號與脈沖常數對照表(實際以銘牌為準)

• 精度等級??有功1級??無功2級
• 參比電壓3×220/380V ??(三相四線)
• 輸入電流?外部開口互感器選配100A/40mA、200A/40mA、400A/40mA、800A/40mA、

1600A/40mA、2000A/40mA

• 額定頻率50Hz
• 起動電流0.004In(1級) ???無功?0.005In (2級)
• 潛動?具有防潛動邏輯設計
• 外型尺寸???長72mm×寬87.8mm×高71.5mm
• 重量約0.3kg
• 電氣參數

• 氣候條件

• 技術參數

?

1.3工作原理

三相四線電子式電能表（導軌）是由測量單元和數據處理單元等組成，除計量有功、無功電能量外，還具有分時費率等功能，并能顯示、存儲和輸出數據的電能表。功能原理如下圖所示

注：*表示可選

電能表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。

圖中CPU用于分時計費和處理各種輸入輸出數據，通過串行接口將專用電能芯片的數據讀出，并根據預先設定的時段完成分時有功電能計量。根據需要顯示各項數據、通過485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

二、外形說明及安裝

2.1外形及安裝

電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。電表為導軌安裝如下圖：

?

2.2液晶顯示屏內容

2.3端子接線圖

• 三相四線接入的儀表端子接線示意圖如下：

• 工作電源（需外接220V）、三相電壓采樣：

• 三相電流互感采樣：

• RS485通訊：

• 有/無功脈沖：

三相四線儀表外部接線示意圖

6）脈沖測試口示意圖

三、基本功能

3.1電能計量功能

1. 具有合相正反向有功電能量、無功1電能量和無功2電能量計量功能，并可以據此設置組合有功模式字。
2. 合相各電能量具有分時計量功能，各種電能量對應的尖、峰、平、谷費率電能量及總電能量分別獨立進行累計、存儲。
3. 具有計量各分相有功電能量功能，分相電能量不支持分時計量功能。
4. 可通過組合模式字設置組合有功。組合能量的范圍是-799999.99KWh到+799999.99KWh。
5. 支持12次能量結算凍結數據。

3.2 時鐘

• 采用具有溫度補償功能的內置硬件時鐘電路；在-25～+60℃的溫度范圍內：時鐘準確度應 ≤ ±1s/d；在參比溫度（23℃）下，時鐘準確度 ≤ ±0.5s/d。
• 時鐘具有日歷、計時、閏年自動轉換功能。
• 日期和時間的設置必須使用硬件編程按鍵和正確的密碼。
• 廣播校時不受密碼和硬件編程開關限制；電能表只接受小于5分鐘的時鐘誤差校時；每日只允許校時一次，不允許在每日0:00前后5分鐘內進行廣播校時。

3.3費率和時段

• 支持尖、峰、平、谷四個費率。
• 全年可設置14個時區；24小時內可以設置14個時段；時段最小間隔為15分鐘，時段可以跨越零點設置。
• 支持節假日和周休日特殊費率時段的設置，最多支持30個節假日。
• 具有兩套可以任意編程的費率和時段，并可在設定的時間點起用另一套費率和時段。

3.4清零

3.4.1電表清零

• 可以清除電能表內存儲的電能量、凍結量、事件記錄等數據。
• 電能表底度值只能清零，禁止設定。

3.5數據存儲

• 能存儲上12個結算日的單向或雙向總電能和各費率電能數據；數據轉存分界時刻為月末的24時（月初零時），或在每月的1號至28號內的整點時刻。
• 在電能表電源斷電的情況下，所有與結算有關的數據至少保存10年，其它數據至少保存3年。
• 支持上電補凍，最多補12個。

3.6凍結

• 定時凍結：按照約定的時刻及時間間隔凍結電能量和重要測量量數據；每個凍結量可保存60次。
• 瞬時凍結：在非正常情況下，凍結當前的日歷、時間、所有電能量和重要測量量的數據；瞬時凍結量可保存最后3次的數據。
• 日凍結：存儲設定的日凍結時間點的電能量和重要測量量數據，可存儲62次數據。
• 約定凍結：在兩套時區表/兩套時段表切換時或電力公司認為有特殊需要時，凍結切換時刻的電能量以及其他重要數據?？纱鎯?chǔ)2次。
• 整點凍結功能：能存儲254條整點凍結數據。

3.7事件記錄

• 可記錄校時總次數（不包含廣播校時），以及最近10次校時的時刻、操作者代碼。
• 可記錄各相過流總次數、總時間，最近10次過負荷的持續時間。
• 永久記錄電能表清零事件的發生時刻及清零時的電能量數據。
• 事件記錄可通過事件記錄清零命令進行清零。
• 可記錄掉電總次數,以及10次掉電的時間。

3.8通訊

RS485通信遵循DL/T 645—2007協議及其備案文件。

• RS485接口與電能表內部電路實行電氣隔離，并有失效保護電路。
• RS485接口的通訊速率可設，設置范圍：1200bps 、2400bps 、4800bps、9600bps。

4G_CAT1通信：采用ＭＱＴＴ協議

• 數據平臺：個人服務器或者公司服務器
• 可定時上報數據及遠程抄讀數據

3.9輸出

電能量脈沖輸出

• 具備與所計量的電能量（有功/無功）成正比的光脈沖輸出或電脈沖輸出。
• 光脈沖輸出采用超亮、長壽命LED器件，脈沖寬度：80ms±20ms。
• 電脈沖輸出具有電氣隔離，并能從正面采集。

3.10顯示

寬溫型LCD顯示；有功電能脈沖、無功電能脈沖、報警、相序、失壓、當前費率LED指示

當發生接線錯誤時, 液晶上“逆相序”字符會閃爍, 如果發生電壓接線錯誤,液晶上”UaUbUc”字符會閃爍, 如果發生電流接線錯誤, 液晶上”IaIbIc”字符會閃爍.同時接線錯誤燈也會點亮．

3.11 測量

• 可測量總及各分相有功功率、無功功率、功率因數、分相電壓、分相電流、頻率等運行參數。
• 測量誤差（引用誤差）不超過±1％。

四、存儲和運輸

產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T13384-2008《機電產品包裝通用技術條件》規定運輸和存貯。

庫存和保管應在原包裝條件下存放在支架上，疊放高度不應超過8層。

保存的地方應清潔，其環境溫度應為0～40℃，相對濕度不超過85%，且在空氣中不含有足以引起腐蝕的有害物質。

五、保證期限

電能表自發貨日起18個月內，在用戶遵守說明書規定要求，且制造廠鉛封仍完整的條件下，若有質量問題，我公司負責免費修理或更換。18個月后，公司保證提供售后服務。

六、保養和維修注意事項

• 本產品為全電子式電能表，內部無用戶可調部件。
• 本產品在出廠前經檢驗合格，并加鉛封，電力部門只需將接線端蓋卸下后，按蓋內接線圖接線即可。接好線后蓋上端子蓋并加鉛封。
• 接線時應注意電能表的標稱電壓、標稱電流和制式。切不可超過標稱電壓或標稱電流以免燒壞電能表，不同制式的電能表不可混用。
• 接入電能表的導線截面積應滿足負載電流要求，避免因接觸不良或進線太細而引起發熱損壞電能表。建議使用銅線或銅接頭引入。另外接線必需接牢。
• 接線時，應注意不要將進出線接錯。電能表應垂直安裝。
• 為了操作人員的安全，接線時必須切斷電源。

附錄A 默認顯示項目

電能表默認自動循環顯示項目列表

默認按鍵1循環顯示列表

默認按鍵2循環顯示列表

默認按鍵3循環顯示列表

默認按鍵4循環顯示列表
